PENYAMBUNGAN FIBER OPTIC
1 agustus
NAMA : suro alfaridzi
Asal Sekolah : SMK Al-Hidayah
Terminasi fiber optik1. Pertama2 siapkan fisik dan mental , jangan lupa banyak minum air putih dan tarik nafas dalam-dalam.
2. Siapkan kabel fiber optik yang akan di terminasi dalam hal ini kabel yang masih utuh tanpa di sentuh apapun,sambil di ingat-ingat berapa nih dapetnya.
3. Kupas kulit terluar dalam hal ini pembungkus kabel hitam sepeti gambar dibawah, jangan lupa sisakan kabel yg berwarna biru dan lupakan sejenak rencana traktir2nya.
4. Setelah itu coba oleskan alcohol pada bagian kabel warna biru untuk membersihkan gel yang ada pada permukaan kabel itu, jangan terlalu di hayati yaa.
5. Nah ini dia bagian paling seru, coba kupas kabel warna biru tersebut, caranya bisa menggunakan cutter, hati2 jangan sampai kabel bagian dalam terluka bisa di bilang gak profesional nantinya.
4. Setelah selesai nanti akan kelihatan isinya berupa kabel dengan jumlan 4 helai seperti helai rambut . hati2 bro jangan sampai patah , coba oleskan juga alcohol agar helai itu tidak menyatu, coba pisahkan masing2 helai itu,dimana berupa helai dengan warna : biru,hijau,orange dan coklat, satu lagi jangan di kupas itu jarimu.
5. Nah didalam lapisan helai itu adalagi lapisan kaca tapi belum core/inti fiber nya. untuk itu diperlukan alat pengupas.
6. Kupas perlahan2 kulit pembungkus helai itu dengan alat pengupas.
7. Setelah terkupas anda siapkan lem untuk fiber nya. terdiri dari 2 cairan satunya di oleskan ke fiber nya dan satunya di suntikkan ke konektor nya.kemudian perlahan2 anda masukkan fiber nya ke konektor, ingat jangan sampai terlambat, jika terlambat maka lem nya akan mengering dan fiber tidak bisa di tarik lagi.
8. Kemudian silahkan potong fiber nya menggunakan pemotong yang sudah disediakan.jika hasil potongannya bagus maka kemungkinan peluang menggosok2 nya tidak lama
9. Sesekali teropong menggunakan microscope untuk melihat hasil potongan/gosokan fiber nya, awas jangan salah teropong.
Seperti kabel lainnya kalau fiber optic patah musti disambung dan nyambungnya harus dari awal, artinya kabel dikupas sampai pada corenya lalu corenya disambung/displice. Ada dua cara splicing/penyambungan yaitu : Mekanical splicing dan Fusion splicing.
Mecanical splicing adalah penyambungan secara manual/mekanis dimana kedua ujung core setelah dikupas/ditelanjangi menggunakan alat penelanjang (stripper)didempetkan dg kerapatan yg ditentukan lalu dijepit dg alat sambung standar pabrikan FO.
Penyambungan mekanis ini biasanya bersifat darurat dg alasan FO yg ada sangat pendek hingga tdk memungkinkan dilakukan fusion splicing, atau alasan lain karena alat sambung lebur/Fusion Splicer tdk ada atau masih menunggu dari tempat lain, sementara FO harus segera disambung.
Penyambungan mekanis ini memerlukan tingkat ketrampilan dan ketelitian yg tinggi karena betul2 manual supaya hasil ukuran lossnya rendah.

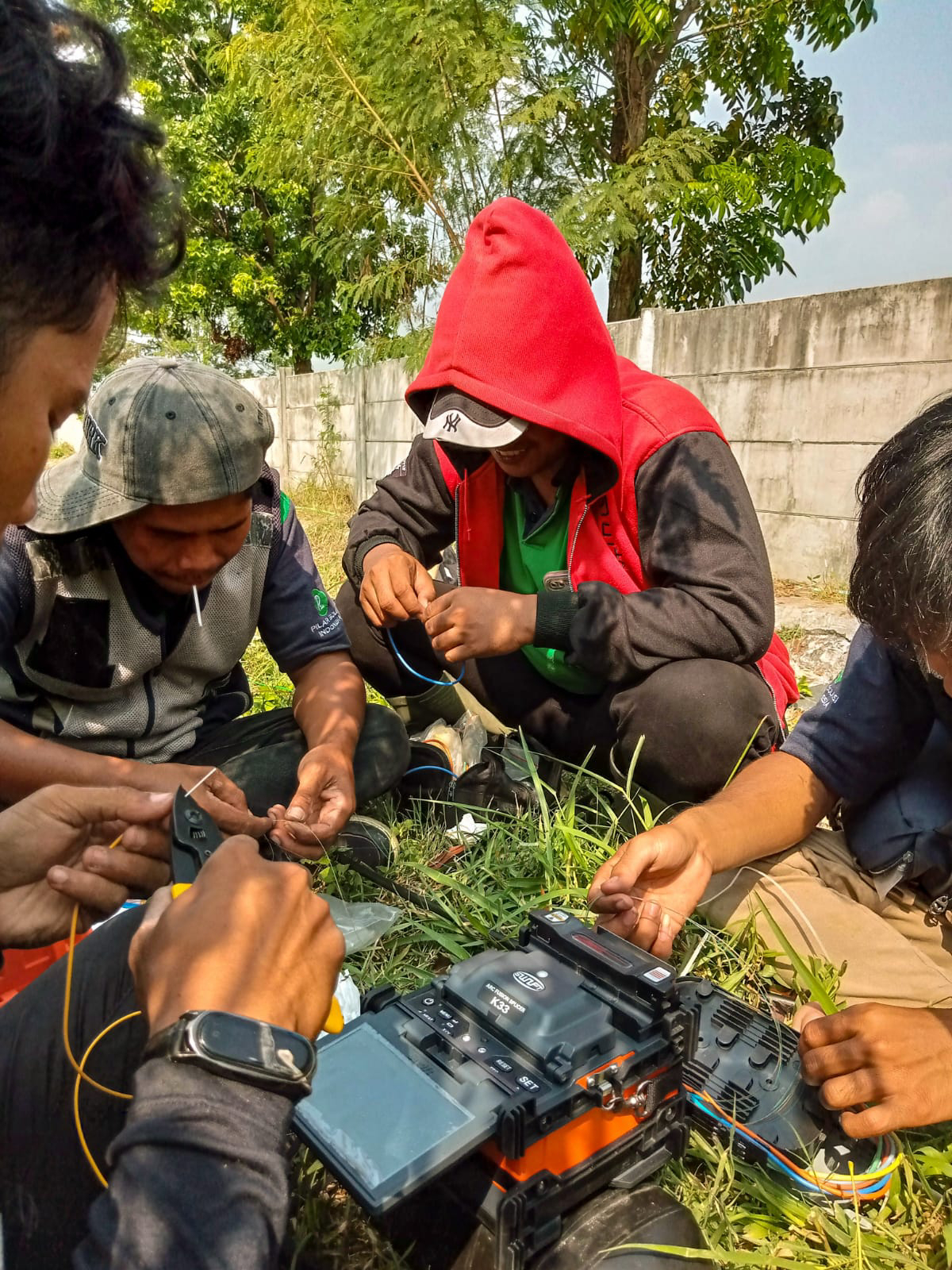

Fusion splicing/Peleburan dilakukan dg menggunakan Splicer sudah computerized sehingga pengerjaannya lebih mudah dan hasil splicingnya relatif lebih bagus, dan biasanya ukuran lossnya sangat rendah.
Setelah splicing selesai maka core optik disusun didalam sebuah tray dg rapi dan terikat kuat/tidak goyang lalu dimasukkan ke dalam alat sambung kabel yg namanya Clossure. Clossure inilah yg berfungsi buat melindungi core dari gangguan eksternal, jadi ujung kabel satu dg lainnya dijepit kuat di clossure ini, sedangkan core berada di dalamnya dg aman.
Kalau di liat ada benda warna hitam berbentuk silinder atau yg lain kira2 sepanjang 60 Cm nempel di ujung tiang kabel
